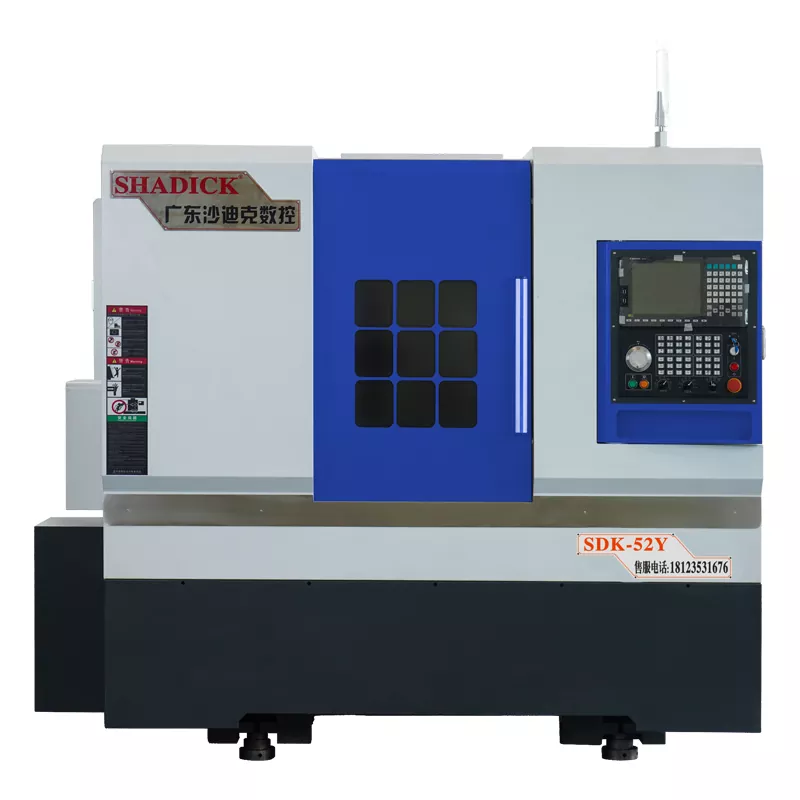

52 Tailstock Turn-Mill Composite CNC စက်

Shadick 52-tailstock turn-mill-Mill-Mill-Mill Composite CNC စက်သည်သာမန်သို့မဟုတ်ပရိုဂရမ်မာ Hydraulic Trailstock တပ်ဖွဲ့များနှင့်ပြုပြင်လွယ်ပြင်လွယ်စွာ configure လုပ်နိုင်သည်။ သာမန်ဟိုက်ဒရောလစ်အမြောက်အများသည်လည်ပတ်ရန်လွယ်ကူသည်, သို့သော်၎င်း၏ပြောင်းလွယ်ပြင်လွယ်မှုနှင့်တိကျမှုသည်အကန့်အသတ်ရှိသည်။ အခြားတစ်ဖက်တွင်မူပရိုဂရီးယားဟိုက်ဒရောလစ်အမြောက်အများသည်မြင့်မားသောတိကျမှုနှင့်ပြောင်းလွယ်ပြင်လွယ်စက်များကိုရရှိရန်အဆင့်မြင့်ပရိုဂရမ်ထိန်းချုပ်မှုအပေါ်မူတည်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Power Turret ၏ Y-Axis ၏ Y-Axis ၏ Y-Tailstock Turn-Mill Composite CNC Machine CNC Machine ကို 4 linear လမ်းညွှန်များသို့မဟုတ်နှစ်ဆခိုင်မာသည့်လမ်းညွှန်များဖြင့်ထိန်းချုပ်ထားသည်။

၎င်းတွင်ပရိုဂရမ်မာ Hydraulic Trailstock တပ်ဆင်ထားသည်။ ခလုတ်တစ်ခု၏စာနယ်ဇင်းတစ်ခုသာနှင့်အတူ tailstock ကိုတိုးချဲ့ရန်သို့မဟုတ်ပြန်လည်ရုပ်သိမ်းနိုင်သည်။ ၎င်းတွင်မြန်နှုန်းမြင့်ထိန်းချုပ်မှု (မြန်သည်။

၎င်းတွင် function လေးခု၏ function 4 - 0 င်ရိုးချိတ်ဆက်မှု, ကြိတ်ခွဲခြင်း, တူးခြင်း,

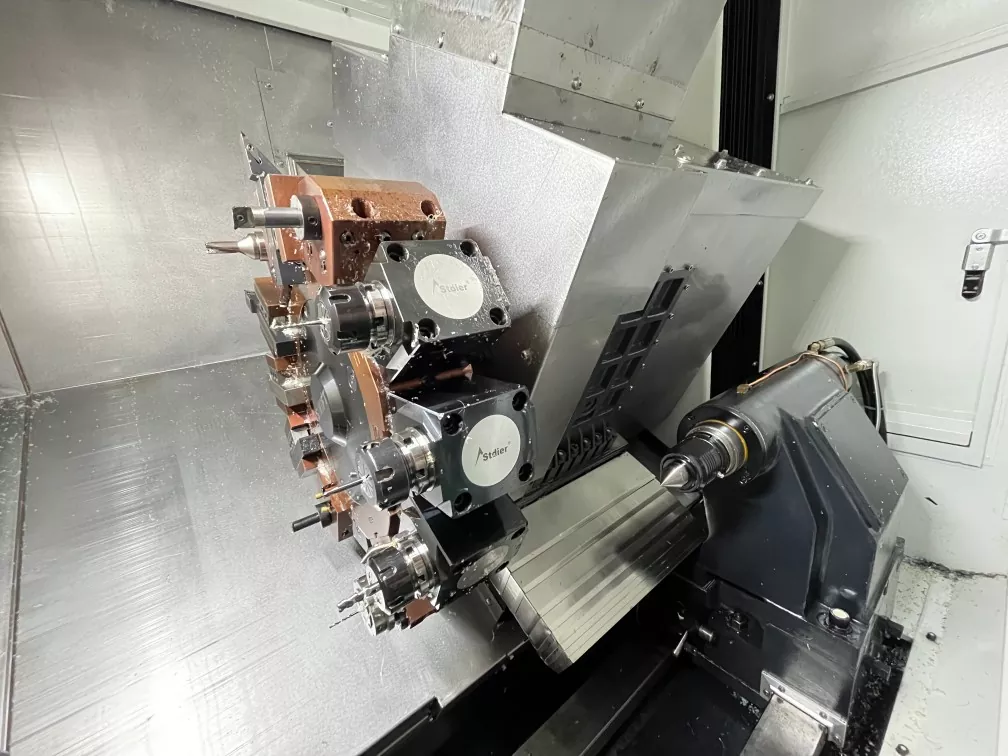

power turret ကိုမြင့်မားသောတင်းကျပ်သောအစိတ်အပိုင်းများကိုစက်ကိရိယာများဖြင့်အသုံးပြုနိုင်သည်။ True Y-Axis Power Head သည်စက်ပစ္စည်းရှုပ်ထွေးသောအစိတ်အပိုင်းများသို့အလှည့်ကျစက်ပေါင်းစပ်လုပ်ဆောင်မှုနှင့်ပေါင်းစပ်နိုင်သည်။

၎င်းသည်သံမဏိနှင့်သံမဏိအစိတ်အပိုင်းများပေါ်တွင်ကြီးမားသောတိကျသောတိကျသောစက်အပြင်တွင်းတူးခြင်းနှင့်ရိုးတံအဆုံးသတ်ခြင်းတို့ကိုပြုလုပ်နိုင်သည်။ Tailstock ပါသောစက်သည်ရှည်လျားသောရိုးတံများကိုပြုလုပ်နိုင်သည်။

အမျိုးမျိုးသောရိုးတံအစိတ်အပိုင်းများကိုဖြည့်စွက်ခြင်းနှင့်ကြိတ်ခြင်းတို့ကဲ့သို့သောလုပ်ဆောင်မှုများကဲ့သို့သောလုပ်ဆောင်မှုများကိုပြုလုပ်နိုင်သည့်လုပ်ငန်းများကိုလုပ်ဆောင်နိုင်သည့်လုပ်ဆောင်ချက်များကိုလုပ်ဆောင်နိုင်သည့်စွမ်းအင်ကိရိယာ function module တစ်ခုရှိသည်။

Power Head Motor တွင် 5.5 kw စွမ်းအားရှိပြီးကိုယ်ပိုင်ပါ 0 င်သောအအေးစနစ်တပ်ဆင်ထားသည်။ ၎င်း၏အမြင့်ဆုံးလှည့်မြန်နှုန်းသည်တစ်မိနစ်လျှင် 8000 တော်လှန်ရေးရောက်ရှိနိုင်သည်။ ၎င်းသည်နှိုးစက်ကိုအပူမပေးဘဲ 24 နာရီစက်ကိုလုပ်ဆောင်နိုင်သည်။

ကုန်ပစ္စည်း parameter (အသေးစိတ်ဖော်ပြချက်)

စွမ်းဆောင်ရည်အပြောင်းအလဲနဲ့	52y
အိပ်ရာခန္ဓာကိုယ်လှည့်ဖျား	φ500
အကြီးဆုံးအချင်းအပြောင်းအလဲနဲ့	φ350
ဗိုင်းလိပ်
spindle နှာခေါင်း	A2-6
ဘား aperture	φ52
ဗိုင်းလိပ်တံမြန်နှုန်း	0-6000
စက်မှုတိကျမှု
positioning တိကျမှန်ကန်မှုကိုထပ်ခါတလဲလဲလုပ်ပါ	± 0.005
ဗိုင်းလိပ်တံပစ်ခတ်မှု	≤0.005 / 100 မီလီမီတာ
ဗိုင်းလိပ်တံ taper	≤0.005 / 100 မီလီမီတာ
x, z crosshair	≤0.005 / 100 မီလီမီတာ
X / z ဝင်ရိုးအစာရှောင်ခြင်းမြန်နှုန်း	24 မီတာ / မိနစ်
အမြီးထိုင်ခုံခရီးသွားလာ
Tailstock လက်၏အသေးစိတ်ဖော်ပြချက်	MO ရဲ့ 5 #
အမြီးထိုင်ခုံခရီးသွားလာ	420mm
အမြီးထိုင်ခုံလှုပ်ရှားမှုနည်းလမ်း	ဆလိုက်
Chuck ၏ထိပ်တန်းအကွာအဝေး	450mm
အမြီးထိုင်ခုံဖိအားအကွာအဝေး	5-20 ကီလိုဂရမ်
ထိပ်တန်းဆက်သွယ်မှု	120mm
အမြီးထိုင်ခုံဖွဲ့စည်းပုံ	တိကျစွာအင်္ကျီအမျိုးအစား
axial လေဖြတ်ခြင်း
X-Axis လေဖြတ်ခြင်း	260mm
z-axis လေဖြတ်	520mm
Y-Axis လေဖြတ်	± 45mm / ± 50mm
မော်တာပါဝါ
ဗိုင်းလိပ်တံ (servo) နှင့်မော်တာ	11Kw
x 0 င်ရိုး (servo) နှင့်မော်တာ	3.1kw
z ဝင်ရိုး (servo) နှင့်မော်တာ	3.1kw
y ဝင်ရိုး (servo) နှင့်မော်တာ	2.4kw
Power Head Motor	5.5kw
12- ဘူတာရုံပါဝါဆုံလည် (BMT45)	ထိုင်ဝမ်မှ King CNC သည်တရုတ်,
Power Head 0 - ဒီဂရီ	2
Power Head 90 - ဒီဂရီ	2
အခြား
အလေးချိန်	3700 ကီလိုဂရမ်
စက်မှုရှုထောင့်	2850 * 1780 * 2040

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

အလှည့်ကျကြိတ်သောခြံဝင်းစက်ကိရိယာသည်စွမ်းဆောင်ရည်မြင့်မားခြင်းနှင့်မျိုးစုံလုပ်ဆောင်နိုင်စွမ်းကိုပါ 0 င်သည်။ ၎င်းသည် clamping တစ်ခုတည်းသောစက်အမျိုးမျိုးကိုအမျိုးမျိုးသောစက်အမျိုးမျိုးဖြင့်ဖြည့်ဆည်းပေးနိုင်သည်။ ၎င်းသည်ထိရောက်သောထုတ်လုပ်မှုလိုအပ်သည့်ကုန်ထုတ်လုပ်မှုလုပ်ငန်းများအတွက်အလွန်သင့်တော်သည်။ ၎င်းသည်မော်တော်ကားအစိတ်အပိုင်းများ, သယ်ယူပို့ဆောင်ရေးလုပ်ငန်းနှင့်လေစွမ်းအင်ထုတ်လုပ်ခြင်းကဲ့သို့သောစက်မှုလုပ်ငန်းများတွင်လန်းဆန်းသော 0 င်ရိုးများနှင့်သက်ဆိုင်သည်။

ထုတ်လုပ်မှုအသေးစိတ်

52 tailstock turn-Mill-Mill Composite CNC စက်ကိရိယာ၏စက်ကိရိယာ၏စက်ပစ္စည်းပုံစံ, BMT55 servo-machine storcret သည် intexing ၏ယုံကြည်စိတ်ချရမှုကိုတိုးတက်ကောင်းမွန်စေပြီးကြိတ်ခွဲနေစဉ်အတွင်းတင်းကျပ်မှုကိုသေချာစေသည်။
